Como fornecedor de motores com classificação NEMA, sou frequentemente questionado sobre os métodos de resfriamento desses motores. A NEMA, ou Associação Nacional de Fabricantes Elétricos, estabeleceu padrões para motores elétricos, e compreender os métodos de resfriamento é crucial para sua operação eficiente e segura. Nesta postagem do blog, explicarei os diferentes métodos de resfriamento disponíveis para motores com classificação NEMA.
Por que o resfriamento é importante
Antes de nos aprofundarmos nos métodos de resfriamento, vamos primeiro entender por que o resfriamento é tão importante para motores com classificação NEMA. Quando um motor elétrico funciona, ele converte energia elétrica em energia mecânica. Durante esse processo, parte da energia elétrica é perdida na forma de calor devido a vários fatores, como resistência elétrica nos enrolamentos, atrito nos mancais e perdas magnéticas no núcleo. Se esse calor não for dissipado adequadamente, pode levar ao aumento da temperatura do motor, o que pode causar diversos problemas.
Altas temperaturas podem reduzir a eficiência do motor, pois a resistência elétrica dos enrolamentos aumenta com a temperatura, fazendo com que mais energia seja perdida na forma de calor. Também pode danificar o isolamento dos enrolamentos, o que pode causar curtos-circuitos e, por fim, levar à falha do motor. Além disso, o calor excessivo pode causar a quebra dos lubrificantes dos rolamentos, aumentando o atrito e o desgaste e reduzindo a vida útil do motor.
Tipos de métodos de resfriamento
Gotejamento aberto - resfriamento à prova (ODP)
Um dos métodos de resfriamento mais comuns para motores com classificação NEMA é o resfriamento Open Drip - Proof (ODP). Em um motor ODP, a carcaça do motor possui aberturas que permitem que o ar flua livremente para dentro e para fora do motor. Esta circulação natural de ar ajuda a dissipar o calor gerado pelo motor.
Os motores ODP são relativamente simples e econômicos. São adequados para aplicações onde o motor está localizado em um ambiente limpo, seco e com boa circulação de ar. Porém, não são adequados para ambientes onde haja risco de entrada de água ou poeira, pois o design aberto torna o motor vulnerável a esses contaminantes. Você pode conferir nossa variedade deSEM motor CAque vêm com opções de resfriamento ODP.
Ventilador Totalmente Fechado - Resfriado (TEFC)
O Ventilador Totalmente Fechado - Resfriado (TEFC) é outro método de resfriamento popular. Como o nome sugere, um motor TEFC é totalmente fechado, o que significa que não há aberturas na carcaça do motor que permitam a entrada ou saída de ar livremente. Em vez disso, um ventilador é montado na parte externa do motor, geralmente na extremidade oposta ao acionamento. O ventilador sopra ar para fora da carcaça do motor, que possui aletas para aumentar a área de superfície para melhor dissipação de calor.

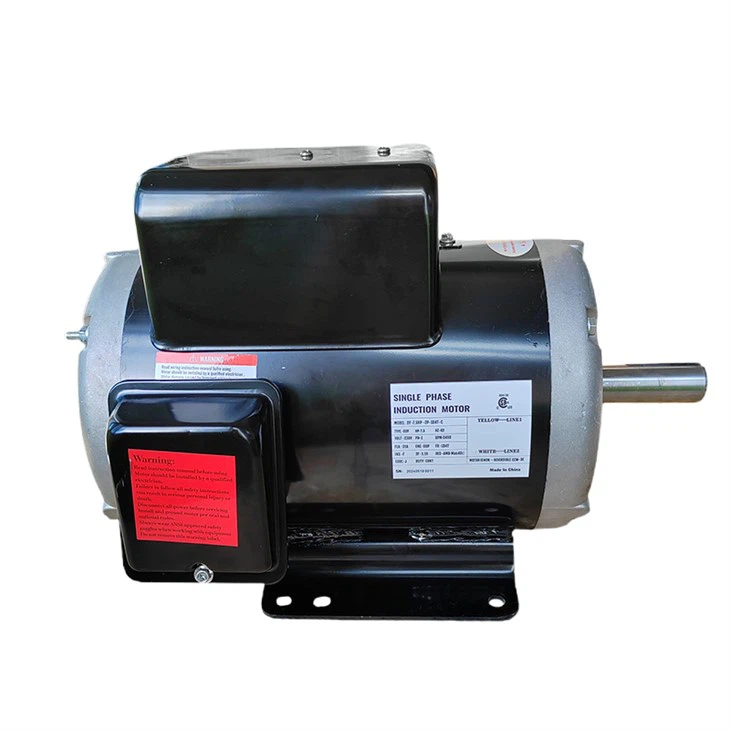

Os motores TEFC são mais adequados para ambientes sujos ou úmidos em comparação aos motores ODP porque o design fechado protege os componentes internos contra poeira e água. No entanto, eles são geralmente mais caros que os motores ODP devido ao ventilador adicional e ao design mais complexo. NossoMotor trifásico NEMA PremiumA série inclui uma variedade de opções TEFC.
Totalmente Fechado Não Ventilado (TENV)
O motor Totalmente Fechado Não Ventilado (TENV) é semelhante ao motor TEFC por ser totalmente fechado. Porém, não possui ventilador para resfriamento forçado. O calor é dissipado do motor através da carcaça do motor por convecção natural.
Os motores TENV são normalmente usados em aplicações onde o motor opera a uma velocidade relativamente baixa e a carga é relativamente constante. Eles são mais silenciosos que os motores TEFC porque não há ruído do ventilador, mas podem não ser adequados para aplicações de alta carga ou alta velocidade onde é necessário um resfriamento mais eficiente. Você pode encontrar algumas opções de TENV em nossoMotor Elétrico NEMAcoleção.
Água - Resfriada
Os motores resfriados a água usam água como meio de resfriamento. Uma camisa de água é construída ao redor do motor e a água circula através da camisa para dissipar o calor. A água é um meio de transferência de calor muito mais eficiente do que o ar, portanto, motores resfriados a água podem dissipar o calor com muito mais eficiência.
Os motores resfriados a água são frequentemente usados em aplicações de alta potência onde a geração de calor é muito alta. Eles também são adequados para aplicações onde o espaço é limitado, pois podem ser mais compactos em comparação com motores refrigerados a ar. No entanto, os sistemas refrigerados a água são mais complexos e caros de instalar e manter, pois requerem um abastecimento de água, uma bomba e uma torre de resfriamento ou outro meio de resfriar a água.
Trocador de calor ar-ar
Um trocador de calor ar-ar é usado em alguns motores com classificação NEMA. Neste sistema, o ar quente de dentro do motor passa por um trocador de calor, onde transfere seu calor para uma corrente de ar externo mais frio. O ar resfriado é então recirculado de volta para o motor.
Este método é útil em ambientes onde o ar externo está sujo ou contém contaminantes. Permite que o motor seja resfriado sem expor os componentes internos ao ar sujo. Contudo, o permutador de calor aumenta o custo e a complexidade do sistema do motor.
Escolhendo o método de resfriamento correto
Ao escolher um método de resfriamento para um motor com classificação NEMA, vários fatores precisam ser considerados. O primeiro fator é o ambiente operacional. Se o motor for usado em um ambiente limpo e seco com boa circulação de ar, um motor ODP pode ser uma opção econômica. Se o ambiente estiver sujo ou úmido, um motor TEFC ou refrigerado a água pode ser mais adequado.
A potência nominal do motor também é uma consideração importante. Motores de alta potência geram mais calor, portanto podem exigir métodos de resfriamento mais eficientes, como resfriamento a água. A velocidade e a carga de operação do motor também são importantes. Motores que operam em altas velocidades ou sob cargas pesadas geram mais calor e podem precisar de melhor resfriamento.
Conclusão
Como fornecedor de motores com classificação NEMA, entendo a importância de escolher o método de resfriamento correto para seus motores. Cada método de resfriamento tem suas próprias vantagens e desvantagens, e a escolha depende de vários fatores, como ambiente operacional, potência nominal e carga do motor.
Se você está procurando um motor com classificação NEMA e precisa de ajuda para decidir qual método de resfriamento é melhor para sua aplicação, não hesite em entrar em contato. Estamos aqui para ajudá-lo a fazer a escolha certa e garantir que seu motor funcione de forma eficiente e segura. Contate-nos para iniciar uma discussão sobre suas necessidades específicas e vamos explorar as melhores soluções de motor para você.
Referências
- Norma NEMA MG 1 – Motores e Geradores. Associação Nacional de Fabricantes Elétricos.
- Diversos documentos técnicos de fabricantes de automóveis.
