Ei! Como fornecedor de motores CA monofásicos, vi em primeira mão como é crucial o alinhamento adequado entre o motor e sua carga. O desalinhamento pode levar a todos os tipos de problemas, como aumento do desgaste, redução da eficiência e até mesmo falha prematura do motor ou da carga. Nesta postagem do blog, compartilharei algumas dicas sobre como verificar o alinhamento de um motor CA monofásico com sua carga.
Por que o alinhamento é importante
Antes de nos aprofundarmos no processo de verificação, vamos falar rapidamente sobre por que o alinhamento é tão importante. Quando um motor e sua carga estão desalinhados, cria-se tensão adicional nos rolamentos, acoplamentos e eixos do motor. Este estresse extra pode causar vibrações, que não só reduzem a eficiência do motor, mas também aumentam o risco de falha mecânica. Com o tempo, o desalinhamento pode levar a reparos dispendiosos e tempo de inatividade, que é a última coisa que qualquer empresa deseja.
Ferramentas que você precisa
Para verificar o alinhamento de um motor CA monofásico com sua carga, você precisará de algumas ferramentas básicas:
- Régua: Uma régua é uma peça longa e plana de metal ou plástico que você pode usar para verificar visualmente o alinhamento do motor e da carga.
- Relógio comparador: Um relógio comparador é uma ferramenta de medição de precisão que pode ser usada para medir a quantidade de desalinhamento entre o motor e a carga.
- Medidores de folga: Os medidores de folga são tiras finas de metal que vêm em diferentes espessuras. Eles podem ser usados para medir a distância entre o motor e a carga.
Verificação de alinhamento passo a passo
Agora que você tem as ferramentas necessárias, vamos seguir o processo passo a passo de verificação do alinhamento de um motor CA monofásico com sua carga:
Etapa 1: Prepare o motor e a carga
Antes de começar a verificar o alinhamento, certifique-se de que o motor e a carga estejam devidamente instalados e fixados. Desligue a energia do motor e deixe-o esfriar completamente. Remova quaisquer proteções ou tampas que possam estar bloqueando o acesso ao motor e à carga.
Etapa 2: verifique o alinhamento visual
Use uma régua para verificar o alinhamento visual do motor e da carga. Coloque a régua sobre o acoplamento ou eixo do motor e a carga. Procure quaisquer folgas ou desalinhamentos entre a régua e as superfícies do motor e da carga. Se você notar alguma lacuna ou desalinhamento significativo, será necessário fazer ajustes.
Etapa 3: medir o alinhamento radial
O alinhamento radial refere-se ao alinhamento do motor e da carga ao longo do eixo do eixo. Para medir o alinhamento radial, você precisará usar um relógio comparador. Monte o relógio comparador no motor ou na carga e posicione a ponta de prova do relógio comparador contra o acoplamento ou eixo do outro componente. Gire o eixo lentamente e observe a leitura no relógio comparador. A leitura deve permanecer dentro de uma determinada faixa de tolerância. Se a leitura estiver fora da faixa de tolerância, será necessário fazer ajustes no motor ou na carga.
Etapa 4: medir o alinhamento axial
O alinhamento axial refere-se ao alinhamento do motor e da carga ao longo do comprimento do eixo. Para medir o alinhamento axial, você precisará usar um relógio comparador ou calibradores de folga. Monte o relógio comparador no motor ou na carga e posicione a ponta de prova do relógio comparador contra o acoplamento ou eixo do outro componente. Gire o eixo lentamente e observe a leitura no relógio comparador. Alternativamente, você pode usar calibradores de folga para medir a folga entre o motor e a carga em diferentes pontos ao longo do eixo. A folga deve ser consistente ao longo de todo o comprimento do eixo. Se a folga não for consistente, você precisará fazer ajustes no motor ou na carga.
Etapa 5: faça ajustes
Se você encontrar algum desalinhamento durante a verificação do alinhamento, será necessário fazer ajustes no motor ou na carga. Os ajustes podem envolver afrouxar os parafusos de montagem do motor ou da carga e movê-los levemente para corrigir o alinhamento. Utilize calços ou espaçadores para ajustar a altura ou a posição do motor ou da carga. Depois de fazer os ajustes, verifique novamente o alinhamento usando as mesmas ferramentas e procedimentos. Repita o processo até que o alinhamento esteja dentro da faixa de tolerância aceitável.
Problemas e soluções comuns de alinhamento
Aqui estão alguns problemas comuns de alinhamento que você pode encontrar ao verificar o alinhamento de um motor CA monofásico com sua carga, juntamente com suas soluções:
- Pé macio: O pé manco ocorre quando o motor ou a carga não estão assentados uniformemente em sua superfície de montagem. Isso pode causar desalinhamento e vibrações. Para consertar o pé manco, você precisará usar calços ou espaçadores para nivelar o motor ou a carga.
- Desalinhamento do acoplamento: O desalinhamento do acoplamento ocorre quando o acoplamento entre o motor e a carga não está devidamente alinhado. Isto pode causar desgaste excessivo no acoplamento e no motor. Para corrigir o desalinhamento do acoplamento, você precisará ajustar a posição do acoplamento ou substituí-lo se estiver danificado.
- Desalinhamento do eixo: O desalinhamento do eixo ocorre quando os eixos do motor e da carga não estão alinhados um com o outro. Isto pode causar vibrações e falha prematura do motor ou da carga. Para corrigir o desalinhamento do eixo, você precisará ajustar a posição do motor ou da carga usando calços ou espaçadores.
Conclusão
Verificar o alinhamento de um motor CA monofásico com sua carga é uma importante tarefa de manutenção que pode ajudar a evitar reparos dispendiosos e tempo de inatividade. Seguindo as etapas descritas nesta postagem do blog e usando as ferramentas certas, você pode garantir que seu motor e sua carga estejam devidamente alinhados e operando com eficiência.

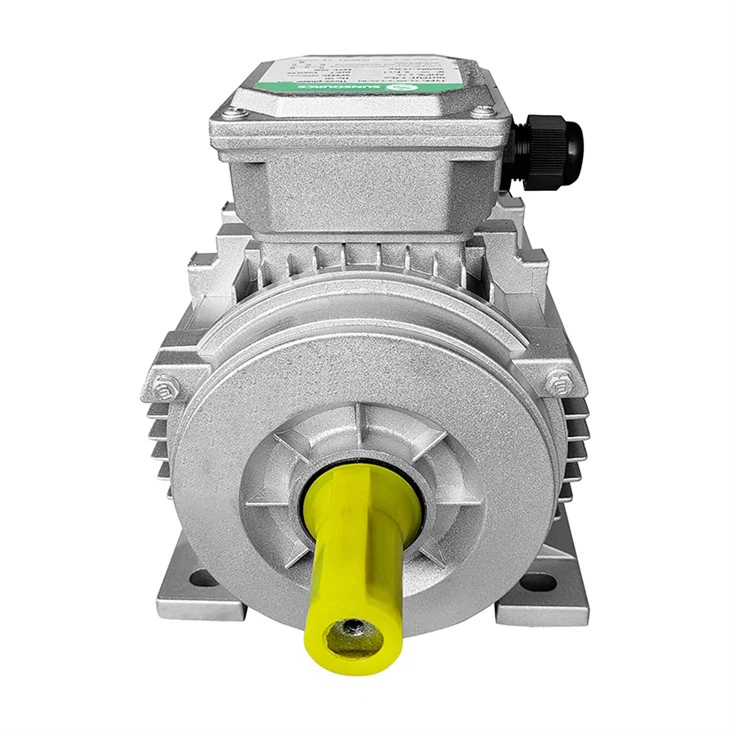

Se você está procurando um motor CA monofásico, nós temos o que você precisa. Oferecemos uma ampla gama de produtos de alta qualidadeMotor 120V CA,Motor CA monofásico pequeno, eMotor de indução monofásico CApara atender às suas necessidades específicas. Contate-nos hoje para discutir suas necessidades e obter um orçamento.
Referências
- "Alinhamento do motor: um guia para instalação e manutenção adequadas." Companhia Elétrica Baldor.
- "Noções básicas de alinhamento: como verificar e corrigir o alinhamento do motor." Corporação Fluke.
- "Motores CA monofásicos: princípios, aplicações e solução de problemas." Educação McGraw-Hill.
